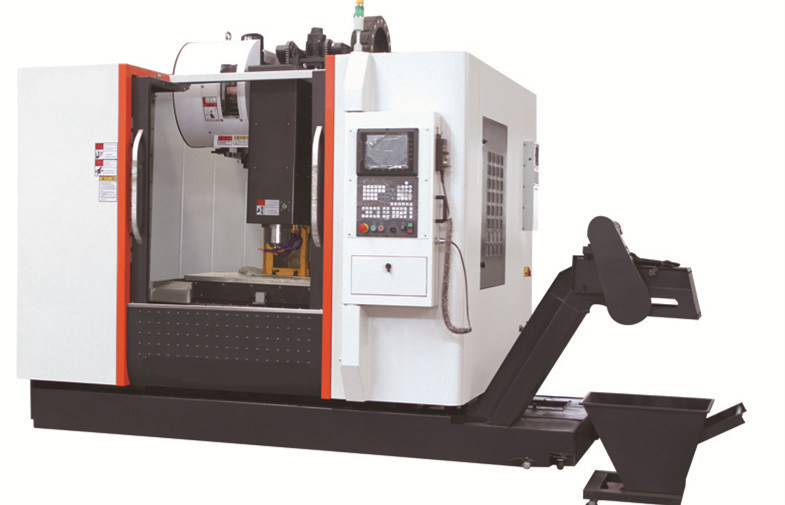

VMC714, VMC850 vertikale Art Mitte CNC-maschineller Bearbeitung mit automatischem Schmiersystem und Späneförderer an optionalem
Schnelles Detail:
1. Vertikale Maschinenmitte des billigen Preises
2. CER, ISO9001, ISO14001
3. längere Garantie 16 Monate
4. Hohe Arbeits-Leistungsfähigkeit
Beschreibung:
1. VMC714 vertikale Maschinenmitteeigenschaft:
1. Reihe VMC ist vertikale Mitte maschineller Bearbeitung die Maschine einer neuen Generation, die durch Pulute-Werkzeugmaschine produziert wird
Firma mit Einleitung der neuen Technologie.
2. Die unterscheidende Verhärtungsplastik beschichtete harte Schienenführerweise der Maschine ist für die Verarbeitung nicht nur passend
von den Präzisionsteilen mögen Sie Platte, Diskette und Oberteil, aber auch anwendbar für Formprozeß.
3. Er hat das ATC-System, gekapseltes Schutzschild, automatisches Schmiersystem, Kühlsystem,
automatisches Chipabbaugerät, manuelle Farbspritzpistole und tragbares MPG.
4. Die Teile nachher das erste mal festklemmend können viele Bearbeitungsprozesse einschließlich das Mahlen abschließen und prüfen,
Verbrauchen, lagernd und Klopfen schwenkbar
5. Gekennzeichnet durch die Vorteile des höchsten Automatisierungsgrads, der hohen Zuverlässigkeits-, einfachen und angenehmenoperation, nett
Gesamtform sowie mechanische und elektrische Integration des hohen Maßes.
Anwendungen:
1. Weit verbreitet in der Maschinenarbeit und in der Formherstellung,
2. Konnte die Verarbeitung von Anforderungen von der Rohbearbeitung zum Vollenden treffen,
3. Hat verschiedene Funktion des Mahlens, Bohrung, des Klopfens, des Bohrens und viele anderem Prozesse.
Spezifikationen:
VMC 714
|
Vertikale Spezifikation Mitte der Maschine VMC714
|
|
Arbeitstabellengröße
|
1000*400mm
|
|
Max. Ladegewicht auf Arbeitstabelle
|
500kg
|
|
T-Schlitz Quantität
|
3 Stücke
|
|
T-Schlitz Größe
|
14*110mm
|
|
X-/Y/Zachsenreise
|
600/400/500mm
|
|
Abstand von Arbeitstabelle zu Spindelnase
|
110-610mm
|
|
Spindelkonus
|
BT40
|
|
Spindelgeschwindigkeit
|
8000rpm
|
|
Spindelenergie
|
3.7-5.5kw
|
|
Verbindung mit drei Äxten Bewegungs
|
Direktanschluss
|
|
Ausschnittvorschubgeschwindigkeit
|
8m/min
|
|
Sich schnell bewegende Geschwindigkeit
|
10m/min
|
|
Genauigkeit der Position X
|
0.008mm
|
|
Y-Positionsgenauigkeit
|
0.006mm
|
|
Z-Positionsgenauigkeit
|
0.006mm
|
|
Wiederholbarkeit X
|
0.004mm
|
|
Y-Wiederholbarkeit
|
0.004mm
|
|
Z-Wiederholbarkeit
|
0.004mm
|
|
Maschinenmaß
|
2700*2250*2700mm
|
|
Nettogewicht
|
4500kg
|
VMC850 VMC 1060 VMC 1370
| Spezifikationen |
Einheit |
VMC850 |
VMC1060 |
VMC1370 |
| Arbeitstabellengröße |
Millimeter |
1050*500 |
1300*600 |
1400*710 |
| Reise der Achse X |
Millimeter |
800 |
1000 |
1300 |
| Y-Achsenreise |
Millimeter |
500 |
600 |
700 |
| Z-Achsenreise |
Millimeter |
550 |
600 |
650 |
Abstand zwischen Spindelmitte
und Spaltenführeroberfläche |
Millimeter |
550 |
655 |
785 |
Abstand zwischen Spindelende
Gesichts- und Worktableoberfläche |
Millimeter |
105-655 |
180-780 |
150-800 |
| T-Schlitz |
|
3-18*150 |
5-18*120 |
5-18*152.5 |
| Spindelwerkzeugstange |
|
BT40 |
BT40 |
BT50 |
| Geschwindigkeitsgeschwindigkeit |
U/min |
8000 |
8000 |
8000 |
| Spindelmotor |
Kilowatt |
7.5/11 |
11/15 |
11/15 |
| X.Y.Z-Achsen-Servomotor |
Kilowatt |
2.0/2.0/2.0 |
2.5/2.5/2.5 |
4/4/4 |
| X.Y.Z-Achsen-Bewegungsverbindung |
|
Direktanschluss |
Direktanschluss |
Direktanschluss |
| Max.load-Kapazität der Arbeitstabelle |
Kilogramm |
600 |
800 |
1000 |
| X.Y.Z-Rapidvorschubgeschwindigkeit |
m/min |
20/20/15 |
20/20/15 |
20/20/15 |
| X.Y.Z-Ausschnittvorschubgeschwindigkeit |
mm/min |
1-10000 |
1-10000 |
1-10000 |
| X.Y.Z-Achsen-Positionsgenauigkeit |
Millimeter |
±0.005/300 |
±0.005/300 |
±0.005/300 |
| X.Y.Z-Achse setzen Genauigkeit um |
Millimeter |
±0.003 |
±0.003 |
±0.004 |
| Maß (L*W*H) |
Millimeter |
2700 * 2250 * 2700 |
3250* 2700 * 2700 |
3900 * 3060 * 2650 |
| N.W. |
T |
5 |
7,5 |
10,5 |
Zubehör
1. Bambusatc hut mit 16 Werkzeugen
2. Ein ganzer Satz des Schmiersystems
3. Ein ganzer Satz des Kühlmittelsystems
4. Lager Japans NSK
5. Deutsche R+W-Koppelung
Spindel 6.Taiwan
7. Taiwan-Druckzylinder
8. Prüfer Taiwans LNC (Fanuc, Siemens, Mitsubishi)
Garantie
1. sind Ingenieure verfügbar, Überseemaschinerieservice zu tun. In einigen Ländern haben wir das Überseemittelhandeln
Kundendienst in der Zeit und Berufs-.
2. 24 Stunden Herz zum Herzservice on-line-- oder beweglich.
3. ausbildend in unserer Fabrik und seien Sie online von den Kosten frei.
4. ist Garantie 12 Monate, kleine gebrochene Teile sind frei von den Kosten zu ersetzen, Ersatzteile werden geliefert mit Maschine
für Kundenbequemlichkeit.
5. Wir bieten besten Mittelpreis und Verteilerpreis an
